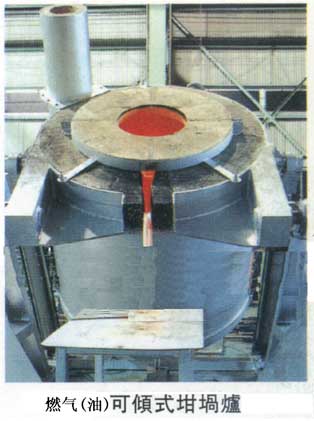

倾斜式熔铝炉自动控制
产品详细介绍：
一．用途
燃气倾斜式熔铝炉主要供应低熔点的有色金属及合金如铝、锌、锡、铅、镉及巴氏合金等熔化或熔炼用，工作温度为800℃
燃气倾斜式熔铝炉主要供应低熔点的有色金属及合金如铝、锌、锡、铅、镉及巴氏合金等熔化或熔炼用，工作温度为800℃
二．结构简介
GR2系列坩埚熔化电阻炉，是由炉壳、炉衬、炉盖、加热元件、坩埚等组成。
1、 炉壳为圆形，它由型钢及钢板焊而成。
2、 炉衬是由各种耐火材料及保温、绝热、耐火砖、砌筑节能型炉衬结构。
3、 炉盖安装在炉面板上，在炉体倾斜时、炉盖手动打开，便于观察铝液情况。坩埚上部见意厂方装有吸风罩。吸风罩与车间排气管道相连，以排除废气。
4、炉体倾斜主要采用机械和液压倾斜两种，可分别采用电器控制和液压控制来调节炉体倾正动作。
5、 加热元件是由高电阻合金Ocr25 AL5制成螺旋状布置隔瓷砖上，通过引出棒与外线路的电源接通，在电炉后端装有一保护罩壳，罩壳内系加热元件的接线装置，供380伏电源接入加热元件。
三,燃烧装置及自动控制装置
自动点火及火焰检测装置，是指炉子运行准备工作完了，打开开关后、首先进行鼓风吹扫，然后点燃烧器自动点燃，检测到火焰后，燃气主燃烧器自动打开并逐步进入高燃烧状态，火焰监视是用来检测燃烧器状态,在电控仪器仪表状态下进行比利式控制，改变火焰的大小。达到温后进行恒温。
倾斜式熔铝炉的系统能在燃烧器不完全燃烧或熄灭的情况下，立即切断主燃烧器及点火燃烧器的电磁阀，中断燃料的供应。并在燃料、肋燃空气管路压力开关之间设有联锁装置，因此能在任何燃烧条件发生异常情况时，可通过联锁装置的反应关闭燃料供应的切断阀。
熔液温度控制，是根据升温室的熔液温度来控制保持用燃烧器的燃烧而进行的，方式为PID调节动作。此外，熔解用燃烧器是通过排烟温度的检测来调节高低燃烧的。
三、结构示意图 :
由于铝液体对钢基体的电化学腐蚀，使用钢质铝锅的众多熔铝厂家的消耗明显增加，铝渣量大，铝锅寿命大大缩短，采用“工业陶瓷”碳化硅和石钼合成材料制成是防止在高温下融熔的有色金属介质腐蚀的最佳方法。
熔铝炉应满足下列要求：
|
种类
|
供给压力
|
流量（MIN）
|
|
天然气
|
2-5.0KPa
|
15-30Nm3/H
|
|
电源
|
220V
|
20A
|
| 型号 | 额定功率（KW） | 额定电压（V） | 相数 | 额定温度（℃） | 炉胆尺寸（直径×深） |
|
QR2-30 |
12 |
220 |
单 |
800℃ |
236×443 |
|
QR2-150 |
60 |
380 |
3 |
800℃ |
470×600 |
|
QR2-270 |
75 |
380 |
3 |
800℃ |
470×870 |
|
QR2-400 |
100 |
380 |
3 |
800℃ |
580×1070 |
|
QR2-500 |
120 |
380 |
3 |
800℃ |
680×1200 |
